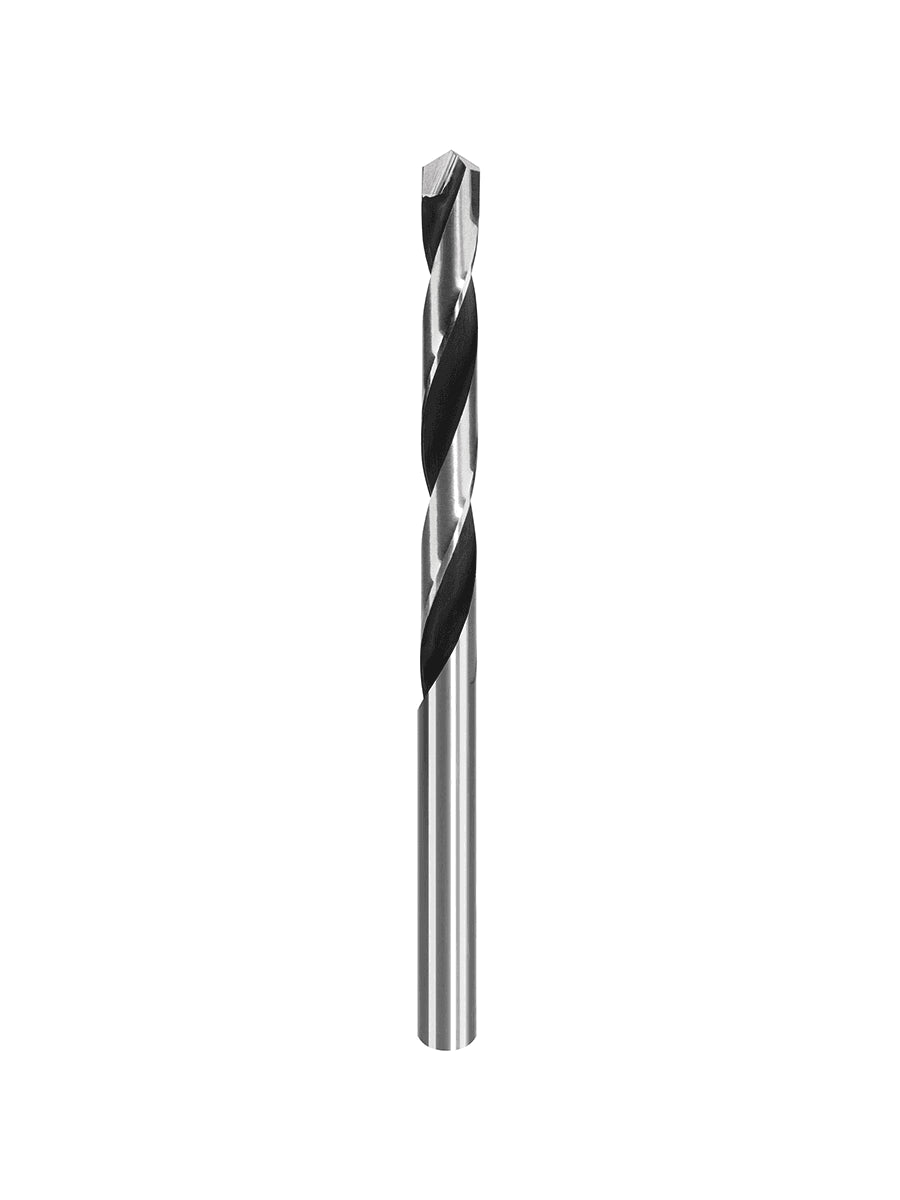

2409 - Foret à plaquette carbure brasée série courte angle de pointe 118° - Ø1,5 à Ø9,9

Family 2409

Brazed carbide insert drill bit 6° cut 118° tip angle short series
Right cutting : 6°
Sharpening : AF1
Body : High-speed steel - Carbide insert K20

Dry cutting

Features

Dry cutting
Drilling

Machined materials

Non ferrous metals
Steels
Fonts
Graphite

Possible materials

Non ferrous metals
Stainless steels
Titanium
Refractory steels

Technical drawing

Schéma technique
Réf. D1 D2 L2 L1 Z -
2409--0150 1.5 1.5 18.0 40.0 2
2409--0160 1.6 1.6 20.0 43.0 2
2409--0170 1.7 1.7 20.0 43.0 2
2409--0180 1.8 1.8 22.0 46.0 2
2409--0190 1.9 1.9 22.0 46.0 2
2409--0200 2.0 2.0 24.0 49.0 2
2409--0210 2.1 2.1 24.0 49.0 2
2409--0220 2.2 2.2 27.0 53.0 2
2409--0230 2.3 2.3 27.0 53.0 2
2409--0240 2.4 2.4 30.0 57.0 2
2409--0250 2.5 2.5 30.0 57.0 2
2409--0260 2.6 2.6 30.0 57.0 2
2409--0270 2.7 2.7 33.0 61.0 2
2409--0280 2.8 2.8 33.0 61.0 2
2409--0290 2.9 2.9 33.0 61.0 2
2409--0300 3.0 3.0 33.0 61.0 2
2409--0310 3.1 3.1 36.0 65.0 2
2409--0320 3.2 3.2 36.0 65.0 2
2409--0330 3.3 3.3 36.0 65.0 2
2409--0340 3.4 3.4 39.0 70.0 2
2409--0350 3.5 3.5 39.0 70.0 2
2409--0360 3.6 3.6 39.0 70.0 2
2409--0370 3.7 3.7 39.0 70.0 2
2409--0380 3.8 3.8 43.0 75.0 2
2409--0390 3.9 3.9 43.0 75.0 2
2409--0400 4.0 4.0 43.0 75.0 2
2409--0410 4.1 4.1 43.0 75.0 2
2409--0420 4.2 4.2 43.0 75.0 2
2409--0430 4.3 4.3 47.0 80.0 2
2409--0440 4.4 4.4 47.0 80.0 2
2409--0450 4.5 4.5 47.0 80.0 2
2409--0460 4.6 4.6 47.0 80.0 2
2409--0470 4.7 4.7 47.0 80.0 2
2409--0480 4.8 4.8 52.0 86.0 2
2409--0490 4.9 4.9 52.0 86.0 2
2409--0500 5.0 5.0 52.0 86.0 2
2409--0510 5.1 5.1 52.0 86.0 2
2409--0520 5.2 5.2 52.0 86.0 2
2409--0530 5.3 5.3 52.0 86.0 2
2409--0540 5.4 5.4 57.0 93.0 2
2409--0550 5.5 5.5 57.0 93.0 2
2409--0560 5.6 5.6 57.0 93.0 2
2409--0570 5.7 5.7 57.0 93.0 2
2409--0580 5.8 5.8 57.0 93.0 2
2409--0590 5.9 5.9 57.0 93.0 2
2409--0600 6.0 6.0 57.0 93.0 2
2409--0610 6.1 6.1 63.0 101.0 2
2409--0620 6.2 6.2 63.0 101.0 2
2409--0630 6.3 6.3 63.0 101.0 2
2409--0640 6.4 6.4 63.0 101.0 2
2409--0650 6.5 6.5 63.0 101.0 2
2409--0660 6.6 6.6 69.0 109.0 2
2409--0670 6.7 6.7 69.0 109.0 2
2409--0680 6.8 6.8 69.0 109.0 2
2409--0690 6.9 6.9 69.0 109.0 2
2409--0700 7.0 7.0 69.0 109.0 2
2409--0710 7.1 7.1 69.0 109.0 2
2409--0720 7.2 7.2 69.0 109.0 2
2409--0730 7.3 7.3 69.0 109.0 2
2409--0740 7.4 7.4 69.0 109.0 2
2409--0750 7.5 7.5 69.0 109.0 2
2409--0760 7.6 7.6 75.0 117.0 2
2409--0770 7.7 7.7 75.0 117.0 2
2409--0780 7.8 7.8 75.0 117.0 2
2409--0790 7.9 7.9 75.0 117.0 2
2409--0800 8.0 8.0 75.0 117.0 2
2409--0810 8.1 8.1 75.0 117.0 2
2409--0820 8.2 8.2 75.0 117.0 2
2409--0830 8.3 8.3 75.0 117.0 2
2409--0840 8.4 8.4 75.0 117.0 2
2409--0850 8.5 8.5 75.0 117.0 2
2409--0860 8.6 8.6 81.0 125.0 2
2409--0870 8.7 8.7 81.0 125.0 2
2409--0880 8.8 8.8 81.0 125.0 2
2409--0890 8.9 8.9 81.0 125.0 2
2409--0900 9.0 9.0 81.0 125.0 2
2409--0910 9.1 9.1 81.0 125.0 2
2409--0920 9.2 9.2 81.0 125.0 2
2409--0930 9.3 9.3 81.0 125.0 2
2409--0940 9.4 9.4 81.0 125.0 2
2409--0950 9.5 9.5 81.0 125.0 2
2409--0960 9.6 9.6 87.0 133.0 2
2409--0970 9.7 9.7 87.0 133.0 2
2409--0980 9.8 9.8 87.0 133.0 2
2409--0990 9.9 9.9 87.0 133.0 2
