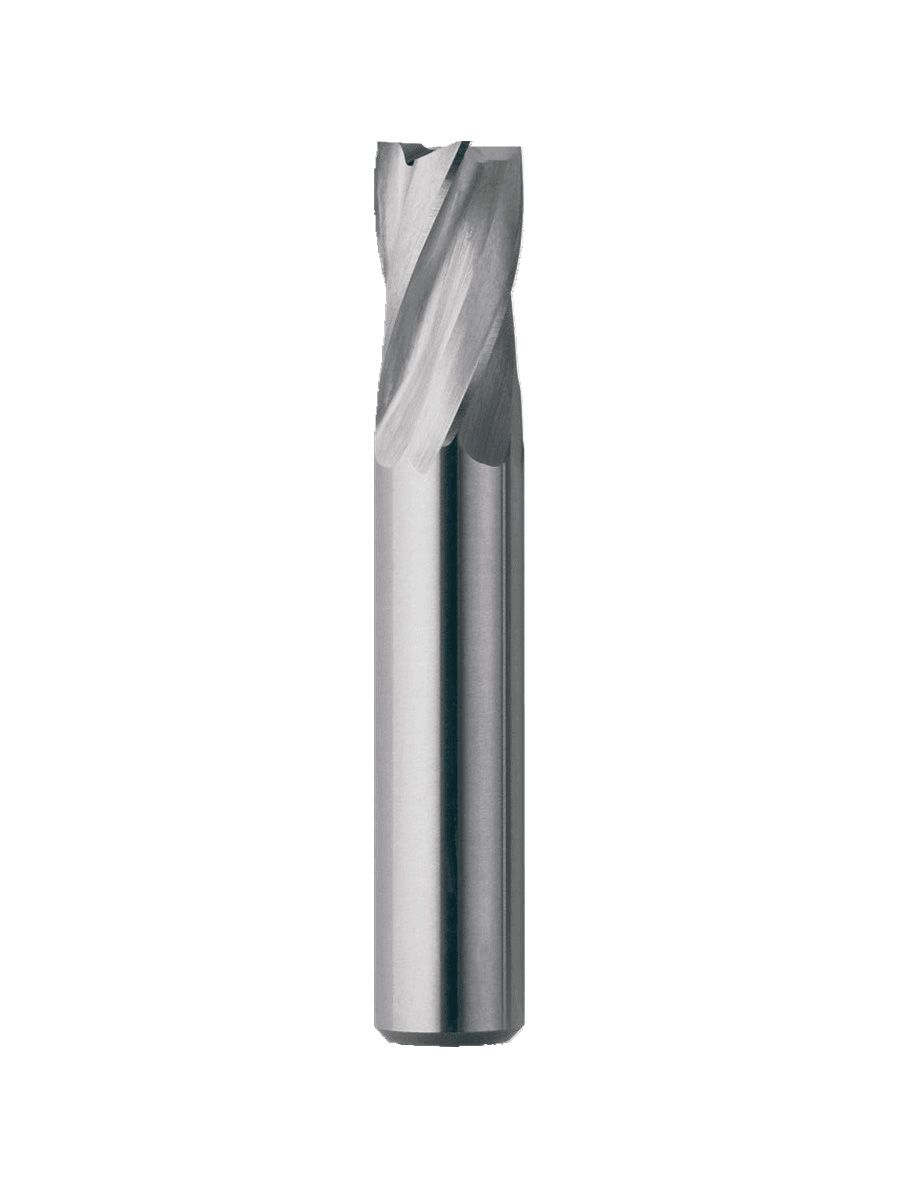

2340 - Fraise 2 tailles carbure monobloc

Famille 2340

Coupe à droite
Hélice à droite 25°
Nombre de dents 4
Dépouille
Coupe
Carbure MK15
Attachement cylindrique, plat sur demande

Usinage sous lubrificationUsinage à sec

Caractéristiques

Usinage sous lubrification
Usinage à sec
Fraisage

Matières usinées

Aciers
Fontes

Matières possibles

Aciers
Aciers inoxydables
Titane
Fontes
Aciers réfractaires

Schéma technique

Schéma technique
Réf. D1 D2 L2 L1 Z -
2340--0100 1.0 1.0 4.0 35.0 4
2340--0150 1.5 1.5 4.0 35.0 4
2340--0200 2.0 2.0 8.0 35.0 4
2340--0250 2.5 2.5 8.0 38.0 4
2340--0300 3.0 3.0 8.0 38.0 4
2340--0350 3.5 4.0* 10.0 43.0 4
2340--0400 4.0 4.0 11.0 43.0 4
2340--0450 4.5 5.0* 13.0 47.0 4
2340--0500 5.0 5.0 13.0 47.0 4
2340--0550 5.5 6.0* 13.0 57.0 4
2340--0600 6.0 6.0 13.0 57.0 4
2340--0650 6.5 8.0* 16.0 63.0 4
2340--0700 7.0 8.0* 16.0 63.0 4
2340--0800 8.0 8.0 19.0 63.0 4
2340--0900 9.0 10.0* 19.0 72.0 4
2340--1000 10.0 10.0 22.0 72.0 4
2340--1200 12.0 12.0 22.0 76.0 4
2340--1400 14.0 14.0 26.0 83.0 4
2340--1600 16.0 16.0 32.0 89.0 4
2340--1800 18.0 18.0 32.0 92.0 4
2340--2000 20.0 20.0 38.0 101.0 4
* Queue renforcée
