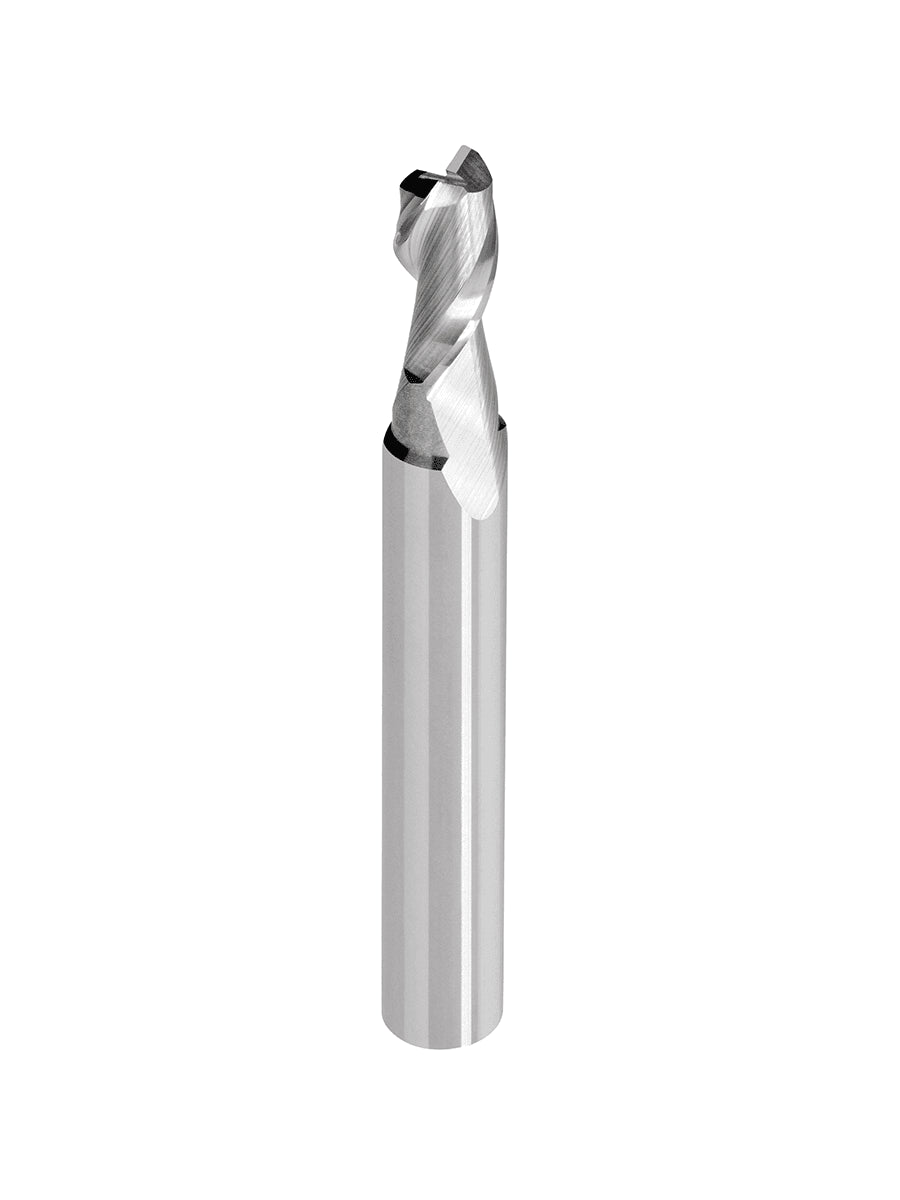

4003 - Fraises deux dents à rainurer pour métaux non-ferreux

Famille 4003

Fraises deux dents pour métaux non ferreux avec petit chanfrein de

protection

Goujure et affûtage polyglaces, collage copeaux limité

Rainurage dans certains plastiques, résines, stratifiés compacts, le corian®.
Etats de surface améliorés en fond de poche.
Revêtement sur demande.

EXISTE EN VERSION BAGUÉE POUR LES OUTILS EN QUEUE DE Ø6
La référence avec bague comporte un "-B" à la fin de la référence habituelle
Exemple :
Référence standard sans bague : 4003--0300
Référence avec bague : 4003--0300-B
Délai de réalisation : 48 heures

Prix habituel
A partir de 38,18 €
Usinage sous lubrification

Caractéristiques

Usinage sous lubrification
Fraisage
Rainurage

Matières usinées

Métaux non ferreux

Matières possibles

Bois dur
Compacts stratifiés
Plastiques thermodurcissables
Thermoplastiques

Schéma technique

Schéma technique
Réf. D1 D2 L2 L1 Z Chanfrein -
4003--0200 2.0 6.0* 6.0 50.0 2 0.1
4003--0200-B 3.0 6.0* 6.0 50.0 2 0.1
4003--0300 3.0 6.0* 7.0 50.0 2 0.1
4003--0400 4.0 6.0* 8.0 50.0 2 0.1
4003--0500 5.0 6.0* 10.0 50.0 2 0.2
4003--0600 6.0 6.0 10.0 50.0 2 0.2
4003--0800 8.0 8.0 15.0 60.0 2 0.2
4003--1000 10.0 10.0 18.0 60.0 2 0.25
* Queue renforcée
