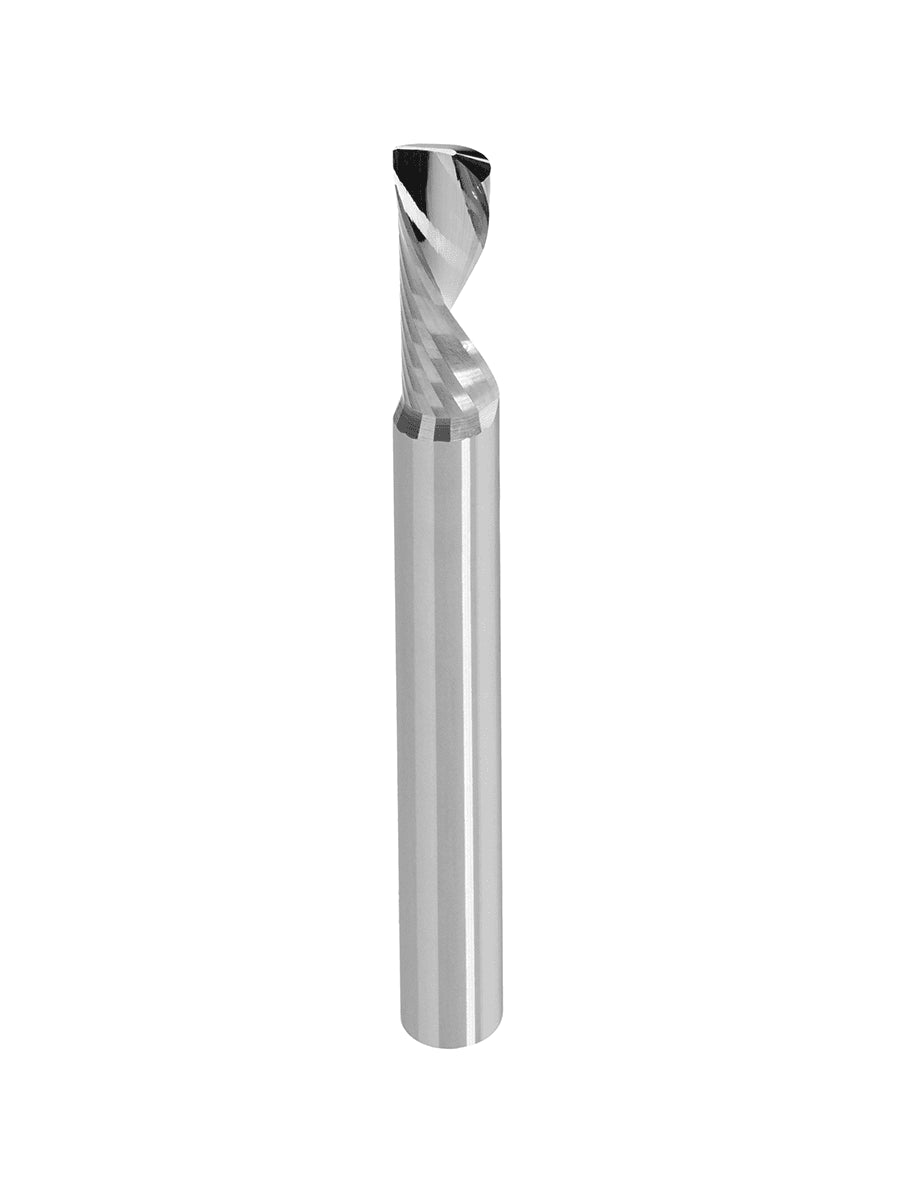

4022 - Fraises une dent hélice à gauche pour l'aluminium

Famille 4022

Gamme spécifique pour les non ferreux (Aluminium, Laiton, cuivre, etc.)

Goujure et affûtage polyglaces, collage copeaux limité

Hélice à gauche, copeaux descendants

  • Meilleur maintien des pièces, poussée vers le bas.
  • Limite la délamination de la face supérieure.
  • Travail des matériaux fins.
  • Travail sur robot pour thermoformage, réduction des vibrations.
    Fraise non revêtue, lubrification conseillée.

EXISTE EN VERSION BAGUÉE POUR LES OUTILS EN QUEUE DE Ø6
La référence avec bague comporte un "-B" à la fin de la référence habituelle
Exemple :
Référence standard sans bague : 4022--0400
Référence avec bague : 4022--0400-B
Délai de réalisation : 48 heures

Usinage sous lubrification

Caractéristiques

Usinage sous lubrification
Fraisage
Rainurage

Matières usinées

Métaux non ferreux
Panneau Composite Peau Alu
Aluminium

Matières possibles

Bois composite
Bois dur
Bois tendre
PVC expansé
Plastiques thermodurcissables
Thermoplastiques

Schéma technique

Schéma technique
Réf. D1 D2 L2 L1 Z -
4022--0150 1.5 3.0* 4.0 30.0 1
4022--0200 2.0 3.0* 5.0 30.0 1
4022--0250 2.5 3.0* 6.0 30.0 1
4022--0300 3.0 3.0 8.0 40.0 1
4022--0317 3.17 6.35* 7.93 50.8 1
4022--0400 4.0 6.0* 10.0 50.0 1
4022--0400-B 4.0 6.0* 10.0 50.0 1
4022--0400A 4.0 4.0 12.0 60.0 1
4022--0476A 4.76 6.35* 12.7 50.8 1
4022--0500 5.0 6.0* 12.0 50.0 1
4022--0500-B 5.0 6.0* 12.0 50.0 1
4022--0500A 5.0 5.0 16.0 60.0 1
4022--0600 6.0 6.0 15.0 60.0 1
4022--0600-B 6.0 6.0 15.0 60.0 1
4022--0635 6.35 6.35 15.87 50.8 1
4022--0800 8.0 8.0 20.0 60.0 1
4022--1000 10.0 10.0 23.0 60.0 1
* Queue renforcée
