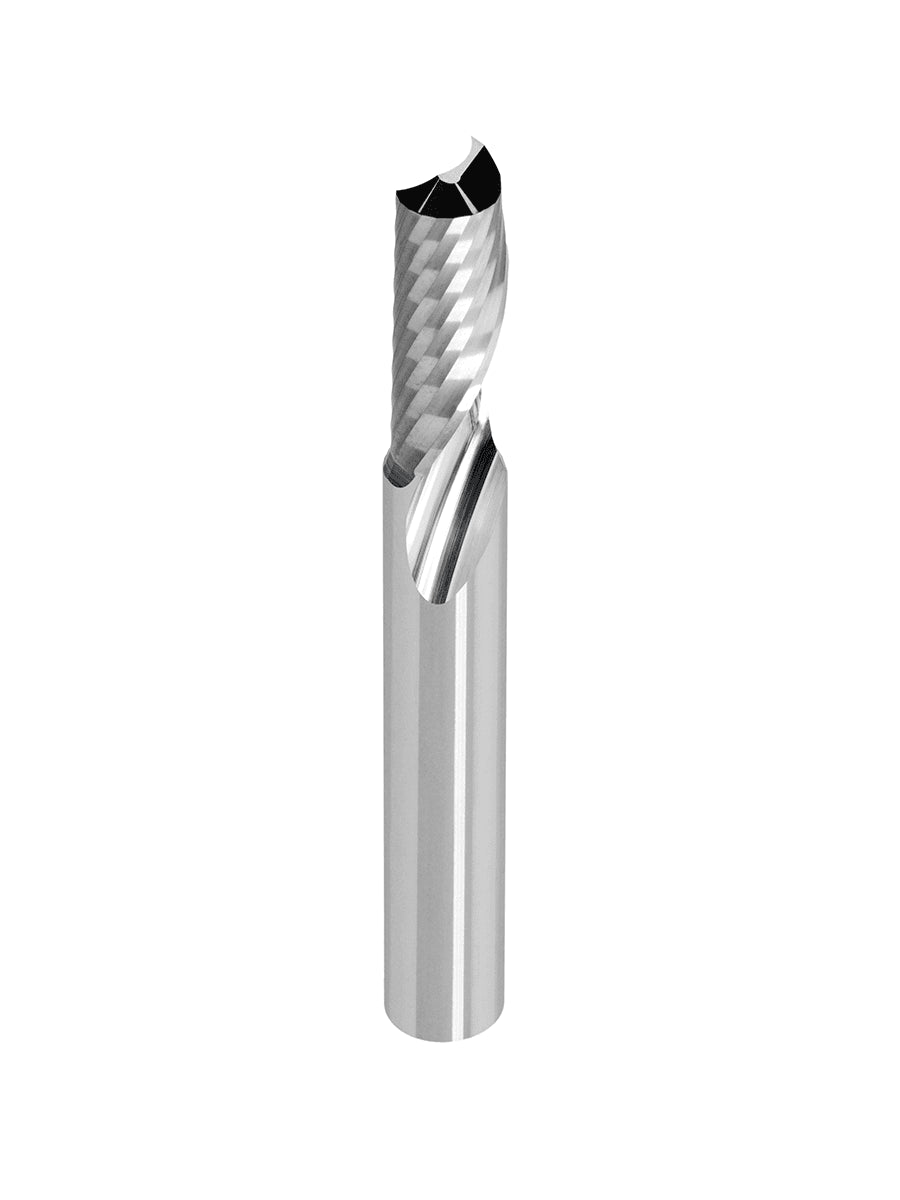

4023 - Fraise une dent hélice à droite pour l'aluminium

Famille 4023

Gamme spécifique pour les non ferreux (Aluminium, Laiton, cuivre…)

Goujure et affûtage polyglaces, collage copeaux limité

Hélice à droite, copeaux remontants .

Fraise non revêtue, lubrification conseillée.

EXISTE EN VERSION BAGUÉE POUR LES OUTILS EN QUEUE DE Ø6
La référence avec bague comporte un "-B" à la fin de la référence habituelle
Exemple :
Référence standard sans bague : 4023--0600A
Référence avec bague : 4023--0600A-B
Délai de réalisation : 48 heures

Usinage sous lubrification

Caractéristiques

Usinage sous lubrification
Fraisage
Rainurage

Matières usinées

Métaux non ferreux
Panneau Composite Peau Alu
Aluminium

Matières possibles

Bois composite
Bois dur
Bois tendre
PVC expansé
Plastiques thermodurcissables
Thermoplastiques

Schéma technique

Schéma technique
Réf. D1 D2 L2 L1 Z -
4023--0150 1.5 3.0* 4.0 30.0 1
4023--0200 2.0 3.0* 5.0 30.0 1
4023--0250 2.5 3.0* 6.0 30.0 1
4023--0300 3.0 3.0 8.0 40.0 1
4023--0317 3.17 3.17 7.93 38.1 1
4023--0317A 3.17 6.35* 7.93 50.8 1
4023--0400 4.0 6.0* 10.0 50.0 1
4023--0400-B 4.0 6.0* 10.0 50.0 1
4023--0400A 4.0 4.0 12.0 60.0 1
4023--0400B 4.0 4.0 20.0 60.0 1
4023--0400C 4.0 4.0 30.0 70.0 1
4023--0476 4.76 4.76 12.7 50.8 1
4023--0476A 4.76 6.35* 12.7 50.8 1
4023--0500 5.0 6.0* 12.0 50.0 1
4023--0500-B 5.0 6.0* 12.0 50.0 1
4023--0500A 5.0 5.0 16.0 60.0 1
4023--0500B 5.0 8.0* 25.0 70.0 1
4023--0500C 5.0 5.0 30.0 70.0 1
4023--0500D 5.0 8.0* 35.0 80.0 1
4023--0600 6.0 6.0 15.0 50.0 1
4023--0600-B 6.0 6.0 15.0 50.0 1
4023--0600A 6.0 6.0 15.0 70.0 1
4023--0600A-B 6.0 6.0 15.0 70.0 1
4023--0600B 6.0 6.0 20.0 60.0 1
4023--0600B-B 6.0 6.0 20.0 60.0 1
4023--0600C 6.0 6.0 30.0 70.0 1
4023--0600C-B 6.0 6.0 30.0 70.0 1
4023--0600D 6.0 8.0* 30.0 80.0 1
4023--0600E 6.0 6.0 38.0 80.0 1
4023--0600E-B 6.0 6.0 38.0 80.0 1
4023--0635 6.35 6.35 15.87 50.8 1
4023--0800 8.0 8.0 20.0 60.0 1
4023--0800A 8.0 8.0 20.0 80.0 1
4023--0800B 8.0 8.0 38.0 80.0 1
4023--1000 10.0 10.0 23.0 60.0 1
4023--1000A 10.0 10.0 23.0 100.0 1
4023--1000B 10.0 10.0 30.0 75.0 1
* Queue renforcée
